Flexibilidad y funcionalidad para cada instalación.
Incluye portafusibles, bloques auxiliares, dispositivos de disparo y más. Los accesorios AOELEC mejoran la operatividad y el control de tus sistemas eléctricos, garantizando instalaciones completas, seguras y adaptadas a cada necesidad.
Función y características principales.
- Señalización de encendido/apagado del interruptor automático para uso no profesional, sin mantenimiento.
- Señalización del disparo del interruptor automático ante fallas en el circuito.
- Apertura remota del dispositivo mediante aplicación de tensión.
- Permite múltiples funciones adicionales al combinarse con interruptores AOELEC, como alarmas, disparo por sobre/subtensión, y más.
- Compatible con las familias de productos AOELEC H y K.
Especificaciones técnicas Generales
Especificación | Valor |
|---|---|
Tensión de aislamiento nominal (Ui): | 500 V |
Frecuencia: | 50/60 Hz |
Prueba de rigidez dieléctrica: | 2000 V durante 1 min |
Durabilidad mecánica (contacto auxiliar): | 5000 ciclos |
Durabilidad mecánica (alarma): | 4000 ciclos |
Tipo de terminal: | Pilar |
Sección de cable admitida: | hasta 4 mm² |
Montaje: | Riel DIN |
Datos técnicos por módulo
Módulo | Tensión de Trabajo Nominal (Ue) | Rango de Tensión de Operación |
|---|---|---|
KMX | AC/DC 24 V | - |
KMX + OF | AC/DC 48 V | 70% – 110% de la tensión nominal |
KMV | AC 100–415 V / DC 110–130 V | 280 V ±5% |
KMN | AC 230 V | 170 V ±5% |
KMV + MN | - | Sobretensión: 280 V ±5% / Subtensión: 170 V ±5% |
Categorías de uso y Corriente Nominal
Categoría | Tensión de Trabajo Nominal (Ue) | Corriente Nominal (A) |
|---|---|---|
AC-12 | 415 V | 3 A |
AC-12 | ≤240 V | 6 A |
AC-12 | 130 V | 1 A |
DC-12 | 48 V | 2 A |
DC-12 | 24 V | 6 A |
Productos

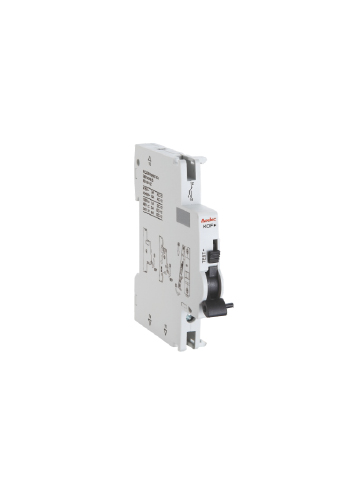

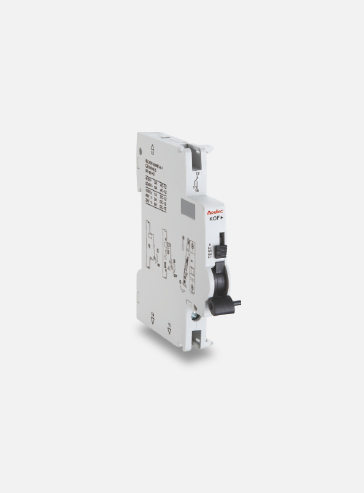

KOF Dispositivo de Enclavamiento (Locking Device)
Características
- Bloquea mecánicamente el interruptor MCB para evitar su operación accidental o no autorizada.
- Ideal para tareas de mantenimiento o seguridad operativa.
- Compatible con la mayoría de los modelos KBF.
- Fácil instalación: se encastra sobre el actuador del MCB.
Aplicaciones: mantenimiento preventivo, sistemas con bloqueo por llave, control de accesoa tableros eléctricos.
Especificaciones técnicas
Corriente Nominal | Ancho | Terminal | Resistencia dieléctrica | Durabilidad electromecánica |
|---|---|---|---|---|
• 3 A (400 V CA) • 6 A (240 V CA) • 1 A (110 V CC) | 9 mm | 0.5 – 4 mm² | 2000 V / 1 minuto | ≥ 5000 ciclos |
Dimensiones
Ancho frontal | Altura | Profundidad total |
|---|---|---|
9 mm | 82 mm | 71.8 mm |
Accesorio para Térmica
KOF
KSD Alarma de Interrupción (Signal Contact)
Características
- Permite señalizar el estado del interruptor (ON/OFF o disparo) a un sistema externo.
- Salida auxiliar para señal luminosa, alarma o integración con PLC.
- Se instala lateralmente sobre el MCB mediante clip.
- Aislación entre circuito de señal y potencia.
Aplicaciones: automatización, tableros inteligentes, señalización remota en cuadros eléctricos.
Especificaciones técnicas
Corriente Nominal | Ancho | Rango de tensión de operación: | Resistencia dieléctrica | Durabilidad electromecánica |
|---|---|---|---|---|
• 3 A (400 V CA) • 6 A (230 V CA) • 9 A (125 V CA) | 9 mm | 70% – 100% de Us | 2000 V / 1 minuto | ≥ 4000 ciclos |
Dimensiones
Ancho frontal | Altura | Profundidad total |
|---|---|---|
9 mm | 82 mm | 71.8 mm |
Accesorio para Térmica
KSD
KMX Relé de apertura (Auxiliary + Signal Contact)
Características
- Función dual: contacto auxiliar + contacto de señalización.
- Supervisión simultánea del estado del interruptor y disparo por falla.
- Diseño compacto, se fija directamente en el costado del interruptor termomagnético.
- Mejora la integración con sistemas de control y SCADA.
Aplicaciones: sistemas de control industrial, cuadros de distribución avanzada, alarmas automáticas.
Especificaciones técnicas
Corriente Nominal | Ancho | Tensión nominal: | Resistencia dieléctrica | Durabilidad electromecánica |
|---|---|---|---|---|
• 3 A (415 V CA) • 6 A (230 V CA)• 9 A (110 V CA) | 18 mm | 110–415 V | 2000 V / 1 min | ≥ 4000 ciclos |
Dimensiones
Ancho frontal | Altura | Profundidad total |
|---|---|---|
18 mm | 82 mm | 71.8 mm |
Accesorio para Térmica
KMX

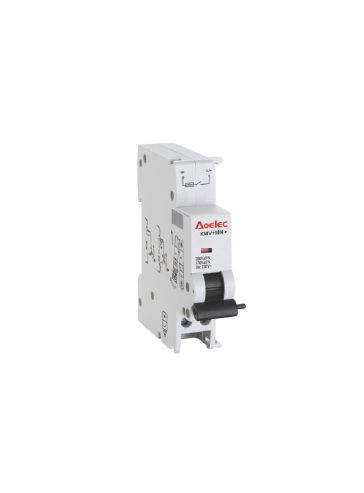

KMV + MN Módulo de Disparo por Subtensión + Tensión Mínima
Características
- Disparo automático del Interruptor ante caída o ausencia de tensión (KMV)
- Protección adicional ante tensiones de alimentación por debajo del umbral (MN)
- Evita el reenganche automático en condiciones inestables.
- Requiere tensión mínima para permitir el cierre del interruptor.
Aplicaciones: protección de motores, instalaciones críticas, sistemas sensibles a picos o cortes.
Especificaciones técnicas
Tensión nominal (Ue): | Tensión máxima de disparo (sobretensión): | Tensión mínima de disparo (subtensión): | Ancho: | Durabilidad electromecánica |
|---|---|---|---|---|
230 V | 280 V (±5%) | 170 V (±5%) | 18 mm | ≥ 4000 ciclos |
Dimensiones
Ancho frontal | Altura | Profundidad total |
|---|---|---|
18 mm | 82 mm | 71.8 mm |
Accesorio para Térmica
KMV + MN

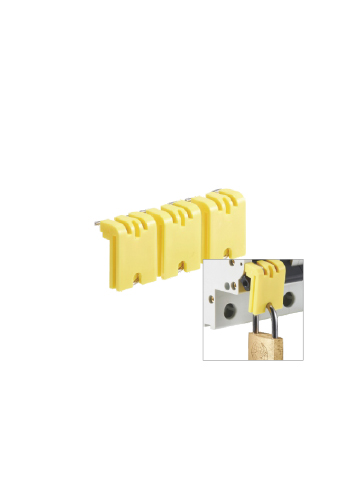

Accesorio para Térmica
LK1
